ゴム成形とは？主な成形方法の種類や特徴・不良対策を解説

ゴム成形の方法を調べているものの、コンプレッション成形やインジェクション成形などの違いがわかりにくいと感じていませんか。ゴム製品は見た目が似ていても、形状・数量・精度・使用環境によって適した成形方法が変わります。

この記事では、ゴム成形の基本から主な成形方法の種類、選び方、起こりやすい成形不良と対策まで解説します。製品開発や部品調達で成形方法を検討している方、ゴム部品の品質やコストを見直したい方は、ぜひ参考にしてください。

ゴム成形とは

ゴム成形とは、ゴム材料に熱や圧力を加えながら、目的の形状へ加工する製造方法のことです。自動車部品や工業機械、医療・検査機器関連で使用されるゴム部品など、幅広い分野で活用されています。

同じゴム製品でも、成形方法や材料の選び方によって耐久性やコスト、生産効率が変わります。ゴム成形の基本的な仕組みや樹脂成形との違いを踏まえながら、どのような製品で使われているのかも確認していきましょう。

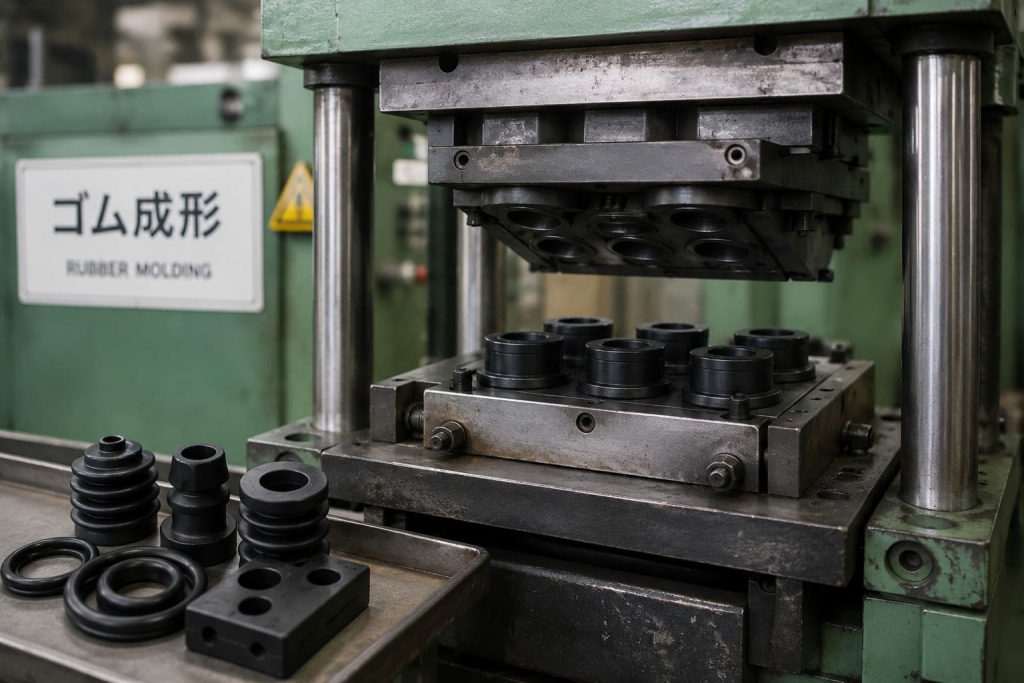

ゴムを加熱・加圧して形にする加工

ゴム成形では、柔らかいゴム材料を金型へ入れ、熱と圧力を加えながら目的の形状へ加工します。多くの場合、加硫によってゴムに弾性や耐久性を持たせ、製品として使える状態に仕上げます。

金属加工のように削って形を作るのではなく、材料を金型内で流動させながら成形するため、複雑な形状にも対応しやすい点が特徴です。ただし、ゴムは温度や圧力の影響を受けやすいため、安定した品質を維持するには加工条件の管理が欠かせません。

ゴム加工と樹脂成形との違い

ゴム成形と樹脂成形は、どちらも材料を金型で形にする加工方法ですが、材料の性質や固まり方には違いがあります。一般的な熱可塑性樹脂の成形では、熱で溶かした材料を冷却して固めます。一方、ゴム成形では加硫によって弾性や耐久性を持たせる点が大きな違いです。

ゴム製品は柔軟性や密閉性、衝撃吸収性に優れており、振動対策や液漏れ防止が必要な部品で多く採用されています。ただし、寸法変化が起こりやすいため、用途や求める性能に合わせた材料選定と成形条件の調整が重要になります。

ゴム成形で作られる主な製品

ゴム成形では、身近な製品から産業用部品まで幅広い製品が製造されています。特に密閉性や柔軟性、耐摩耗性が求められる場面で使用されることが多く、さまざまな業界で欠かせない加工技術となっています。

例えば、自動車では振動を吸収する防振ゴムが使用されており、工場設備では液漏れ防止用のシール材が使われています。用途によって必要な性能が変わるため、材料や成形方法の選定が重要になります。

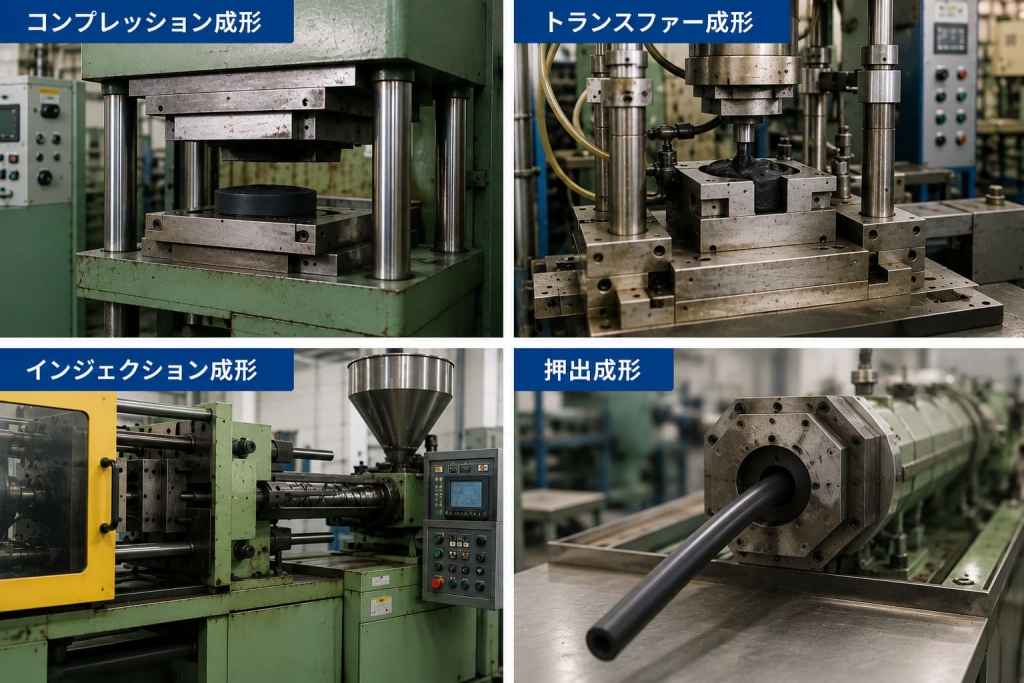

ゴム成形の主な方法と特徴

ゴム成形には複数の方法があり、製品形状や生産数量によって適した加工方法が異なります。小ロット向けの方法もあれば、大量生産に向いた方法もあるため、それぞれの特徴を押さえておくことが大切です。

成形方法によって、初期費用や加工精度、製造スピードも変わります。依頼先を選ぶ際にも関係するポイントになるため、代表的な成形方法を順番に見ていきましょう。

コンプレッション成形

コンプレッション成形は、金型の中へゴム材料を直接投入し、上から圧力をかけながら加熱成形する方法です。古くから使われている加工方法であり、比較的シンプルな設備で対応できます。

金型構造も比較的単純なため、初期コストを抑えやすく、試作品や小ロット製品との相性も良い方法です。一方で、材料の流れを細かく制御しにくく、バリが発生しやすい場合があるため、製品形状や仕上げ工程まで含めて判断する必要があります。

トランスファー成形

トランスファー成形は、専用ポットへ投入したゴム材料を圧力で金型内へ送り込みながら成形する方法です。コンプレッション成形よりも材料の流れを安定させやすく、細かな形状にも対応しやすい特徴があります。

特に、インサート部品を含む製品や複雑形状の部品で採用されることが多く、金属部品とゴムを一体化したい場合にも選択肢になります。ただし、材料を送り込む経路にゴムが残ることがあり、材料ロスや金型費が増える場合があります。

インジェクション成形

インジェクション成形は、加熱して流動化させたゴム材料を金型へ射出し、成形する方法です。材料供給や圧力制御を自動化しやすく、大量生産に向いた方法として使われています。

複雑な形状でも比較的安定して成形しやすいため、寸法精度が求められる製品にも対応しやすい点が特徴です。一方で、設備費や金型費は高くなる傾向があります。ある程度の生産数量がないとコストメリットが出にくいため、量産向けとして検討されることが一般的です。

押出成形

押出成形は、加熱したゴム材料をダイスから連続的に押し出し、一定形状を作る方法です。ホースやチューブ、長尺のパッキンなど、断面形状が一定の製品で多く使用されています。

連続生産が可能なため、生産効率が高く、長い製品を安定して加工しやすい点が特徴です。ただし、立体的な複雑形状には対応しにくいため、細かな凹凸や複雑な構造が必要な場合は、他の成形方法と使い分ける必要があります。

ゴム成形方法の選び方

ゴム成形では、どの加工方法を選ぶかによって品質やコスト、生産効率が大きく変わります。単純に高性能な設備を使えばよいわけではなく、製品形状や使用環境、生産数量との相性を考えることが重要です。

特に工業部品では、寸法精度や耐久性への要求が高くなるため、成形方法の選定が製品品質へ直結します。依頼後のトラブルを防ぐためにも、事前に確認しておきたいポイントを押さえておきましょう。

製品形状と寸法精度

ゴム成形では、製品の形状によって適した加工方法が変わります。シンプルな形状であればコンプレッション成形でも対応しやすい一方、細かな凹凸や複雑な内部構造がある場合は、インジェクション成形が選ばれることもあります。

寸法精度が厳しい製品では、材料の流れ方や金型内の圧力バランスも重要です。精密部品の場合、わずかな収縮差でも不良につながるため、加工方法だけでなく、金型設計や検査体制まで含めて検討することが大切です。

生産数量とコスト

ゴム成形では、生産数量によって適した加工方法が変わります。小ロット生産では初期費用を抑えやすいコンプレッション成形が選ばれやすく、大量生産では自動化しやすいインジェクション成形が有利になる場合があります。

金型費や設備費が高くても、大量生産によって1個あたりの単価を下げられるケースがあります。一方で、少量生産では初期投資の回収が難しくなるため、材料ロスや仕上げ工数も含めて加工工程全体で判断することが重要です。

使用環境と求める物性

ゴム製品は使用環境によって必要な性能が変わるため、材料選定と成形方法を合わせて考える必要があります。例えば、高温環境ではシリコーンゴム、油や薬品に触れる環境ではフッ素ゴムが選ばれることがあります。

屋外で使う製品では耐候性、可動部に使う部品では耐摩耗性や弾性も重要になります。また、防振性や密閉性が求められる製品では、硬さや復元性の調整も必要です。使用条件を整理しておくことで、材料選定や加工方法の方向性を決めやすくなります。

試作から量産までの流れ

ゴム成形では、試作品と量産品で条件が変わる場合があります。試作段階では問題がなくても、量産時に品質が安定しないケースもあるため、早い段階から量産を見据えた検討が必要です。

特に量産では、成形サイクルや材料供給の安定性、設備の再現性が重要になります。試作時点で不良傾向や寸法変化を確認し、成形条件を記録しておくことで、量産後のトラブル防止につながります。

ゴム成形で起こりやすい不良

ゴム成形では、温度や圧力、材料状態など複数の条件が関係するため、さまざまな不良が発生する可能性があります。不良内容によって原因が異なるため、現象だけで判断せず、工程全体を確認することが重要です。

同じ不良でも材料や成形方法によって対策が変わる場合があります。代表的な不良を知っておくことで、原因の切り分けや改善につなげやすくなります。

バリの発生

バリとは、金型の隙間から余分なゴムがはみ出してしまう不良のことです。ゴム成形では比較的発生しやすく、外観不良だけでなく、仕上げ作業の負担増加にもつながります。

主な原因としては、金型の摩耗や締め付け不足、材料量の過多などが挙げられます。特に量産が続くと金型精度が徐々に低下するため、定期的なメンテナンスが必要になります。

また、バリが大きいと寸法不良や組付け不良の原因になる場合もあります。製品の機能に影響することもあるため、成形条件だけでなく金型管理まで含めて対策を考えることが大切です。

充填不足

充填不足は、ゴム材料が金型内へ十分に行き渡らず、一部が欠けた状態になる不良です。薄肉形状や複雑形状で発生しやすく、製品強度や外観品質にも影響する可能性があります。

原因としては、材料温度不足や圧力不足、材料流動性の低下などがあります。また、金型内の空気がうまく抜けない場合も、材料の流れを妨げる要因になります。

特に細かな形状では、材料が流れる経路や空気の抜け方によって不良率が変わります。そのため、金型設計や材料投入量、加圧のタイミングを含めて調整する必要があります。

気泡やボイド

気泡やボイドは、製品内部へ空気やガスが残ることで発生する不良です。表面に現れる場合もあれば、内部に残って外観では見つけにくい場合もあります。

原因としては、材料内への空気混入や加硫時のガス発生、脱泡不足などが挙げられます。材料の保管状態や混練状態が影響することもあり、成形前の準備段階から注意が必要です。

特にシール材や精密部品では、小さな気泡でも密閉性や耐久性に影響する場合があります。材料の取り扱いや成形前の確認を丁寧に行うことで、不良の発生を抑えやすくなります。

寸法不良

寸法不良は、製品サイズが図面公差から外れてしまう不良です。ゴムは温度変化や収縮の影響を受けやすいため、金属部品よりも寸法管理が難しくなる傾向があります。

例えば、加硫条件が変わると収縮率にも差が出るため、同じ金型でも寸法が変化する場合があります。また、材料ロットによる差が寸法ばらつきにつながるケースもあります。

安定した寸法精度を維持するためには、収縮率を考慮した金型設計や、材料ロットごとの差を踏まえた管理が重要になります。量産時には測定結果を記録し、変化の傾向を早めに捉えることも大切です。

焼けや加硫不足

焼けはゴムが過度に加熱されることで変色や劣化が起こる不良であり、加硫不足は十分に硬化していない状態を指します。どちらもゴム本来の性能低下につながるため注意が必要です。

加熱温度が高すぎたり、加硫時間が長すぎたりすると焼けが発生しやすくなります。一方で、温度不足や加硫時間不足では、柔らかいままの状態が残る場合があります。

特に耐久性が求められる部品では、加硫条件のばらつきを抑えることが重要になります。温度や時間の設定だけでなく、金型内で熱が伝わりにくい部分がないかも確認しておくと、不良の予防につながります。

ゴム成形の不良対策と依頼先選び

ゴム成形では、不良が発生した後に対応するだけでなく、事前に発生を抑える考え方も重要になります。特に量産品では、小さな不良でもコスト増加や納期遅延につながるため、安定した品質管理が求められます。

依頼先によって対応力や品質管理体制には差があります。加工設備だけを見るのではなく、不良改善への取り組みや検査体制まで含めて確認することで、トラブルを防ぎやすくなります。

材料管理と成形条件の見直し

材料管理では、ゴム材料の保管環境や使用期限、温度状態を適切に管理することが重要です。同じ材料名でも、保管状態によって流動性や硬化状態が変わるため、成形不良につながる場合があります。

成形条件では、温度や圧力、加硫時間などを数値で管理することが大切です。条件が担当者の経験だけに依存していると、品質にばらつきが出やすくなります。

不良が発生した際は、材料ロットや成形条件の記録を確認することで原因を追いやすくなります。安定生産を続けるためには、材料管理と成形条件を標準化し、再現性の高い加工体制を整えることが重要です。

金型精度とメンテナンス

金型はゴム製品の形状を決める重要な設備であり、摩耗や汚れが進行すると品質へ影響します。特に量産では、長期間使用することでわずかな隙間が生じ、バリや寸法不良の原因になる場合があります。

また、ゴム成形では加熱を繰り返すため、金型表面へ汚れや劣化が蓄積しやすい特徴があります。そのまま使用を続けると、材料の流れが不安定になり、外観不良につながることもあります。

安定した品質を維持するためには、定期的な清掃や部品交換が欠かせません。金型メンテナンスを継続することで、不良率の低下や製品品質の安定につながります。

品質管理と検査体制

ゴム成形を依頼する際は、成形技術だけでなく、品質管理や検査体制も確認しておきたいポイントです。どれだけ加工技術が高くても、検査基準が曖昧なままでは品質のばらつきを見つけにくくなります。

例えば、寸法測定や外観検査、硬度確認などをどの段階で行うかによって、不良の発見タイミングが変わります。量産品では、抜き取り検査だけでなく、必要に応じて工程内で確認する体制も重要です。

また、検査結果を記録しておくことで、不良が発生した際に原因を追いやすくなります。依頼先を選ぶ際は、加工できるかどうかだけでなく、品質を安定させる仕組みがあるかも確認しましょう。

不良改善の提案力

ゴム成形では、不良が完全にゼロになるとは限りません。そのため、不良発生時にどのような改善提案を行えるかも、依頼先選びでは重要になります。

例えば、成形条件の変更だけでなく、材料変更や金型改良まで提案できる会社であれば、根本的な改善につながりやすくなります。過去の改善実績が豊富な会社ほど、原因分析の引き出しも多いといえます。

さらに、問題発生時の対応速度も重要です。量産品では納期遅延が大きな損失につながるため、早い段階で原因を切り分けられる体制が求められます。長期的に安定供給を続けるためにも、技術力だけでなく改善対応力も確認しておきましょう。

まとめ | ゴム成形は用途に合う方法選びが重要

ゴム成形は、熱や圧力を利用してゴム材料を加工する技術であり、自動車部品や工業製品、医療・検査機器関連で使用される部品など幅広い分野で活用されています。コンプレッション成形やインジェクション成形など複数の方法があり、製品形状や生産数量、求める性能によって適した加工方法は変わります。

また、ゴムは温度や圧力の影響を受けやすいため、材料管理や加硫条件、金型精度によって品質差が生じやすい特徴があります。バリや寸法不良、気泡などの不良を防ぐためには、加工条件だけでなく設備管理や検査体制まで含めて考えることが重要です。

依頼先を選ぶ際は、対応できる成形方法だけでなく、不良改善への取り組みや品質管理体制も確認しておくと安心です。用途に合った成形方法を選ぶことで、品質とコストのバランスを取りやすくなります。
